华为 LDP回话建立的过程

哈喽，大家好！我是艺博东 ，是一个思科出身、专注于华为的网工；好了，话不多说，我们直接进入正题。

一、拓扑

二、配置与测试

底层运行IGP协议，这里IGP协议为OSPF协议；

LSR1

[LSR1]int g0/0/0
[LSR1-GigabitEthernet0/0/0]ip address 10.1.12.1 32
[LSR1-GigabitEthernet0/0/0]int l0
[LSR1-LoopBack0]ip address 1.1.1.1 32
[LSR1-LoopBack0]q
[LSR1]mpls lsr-id 1.1.1.1
[LSR1]mpls
[LSR1-mpls]mpls ldp
[LSR1-mpls-ldp]int g0/0/0
[LSR1-GigabitEthernet0/0/0]mpls
[LSR1-GigabitEthernet0/0/0]mpls ldp
[LSR1-GigabitEthernet0/0/0]q
[LSR1]ospf 1 router-id 1.1.1.1
[LSR1-ospf-1] area 0
[LSR1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[LSR1-ospf-1-area-0.0.0.0]network 10.1.12.1 0.0.0.0

LSR2

[LSR2]int g0/0/0
[LSR2-GigabitEthernet0/0/0]ip address 10.1.12.2 32
[LSR2-GigabitEthernet0/0/0]int l0
[LSR2-LoopBack0]ip address 2.2.2.2 32
[LSR2-LoopBack0]q
[LSR2]mpls lsr-id 2.2.2.2
[LSR2]mpls
[LSR2-mpls]mpls ldp
[LSR2-mpls-ldp]int g0/0/0
[LSR2-GigabitEthernet0/0/0]mpls
[LSR2-GigabitEthernet0/0/0]mpls ldp
[LSR2-GigabitEthernet0/0/0]q
[LSR2]ospf 1 router-id 2.2.2.2
[LSR2-ospf-1] area 0
[LSR2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[LSR2-ospf-1-area-0.0.0.0]network 10.1.12.2 0.0.0.0

[LSR1]dis ospf peer brief

[AR2]dis ip routing-table protocol ospf

[AR2]dis mpls lsp

三、分析

首先是保证底层的IP地址可达，还有传输地址IPv4 Transport Address可达，这样才能进行TCP连接，否则TCP建立不成功。

抓包进行数据分析

（1）两个LSR路由器都会互相发LDP HELLO消息

Label Space ID为 0表示是基于设备有效的。

LSR1的LDP HELLO消息

目的地址为224.0.0.2，HELLO消息携带了自己的传输地址IPv4 Transport Address：1.1.1.1，因为他们是使用传输地址来建立LDP回话的。

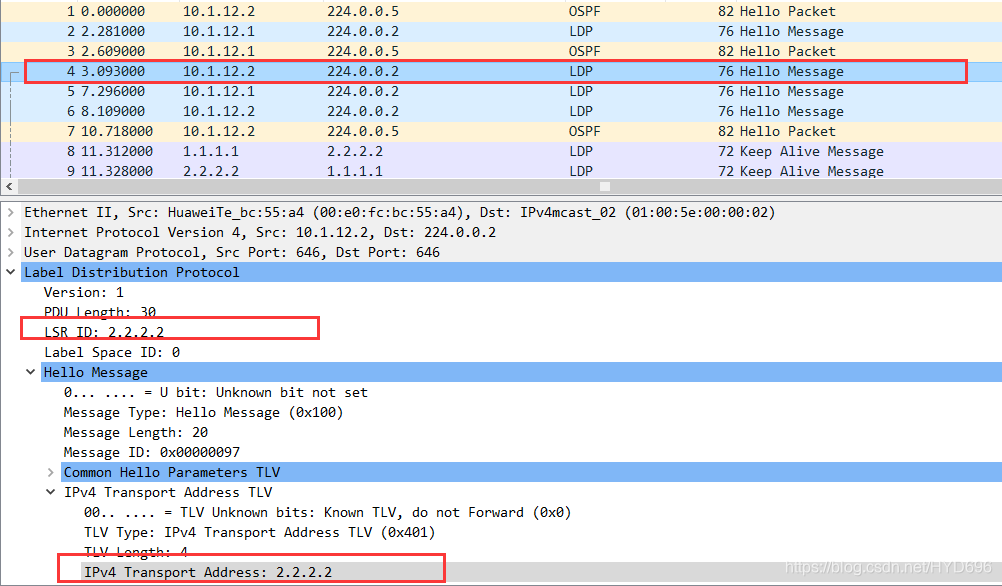

LSR2的LDP HELLO消息

目的地址为224.0.0.2，HELLO消息携带了自己的传输地址IPv4 Transport Address：2.2.2.2，因为他们是使用传输地址来建立LDP回话的。

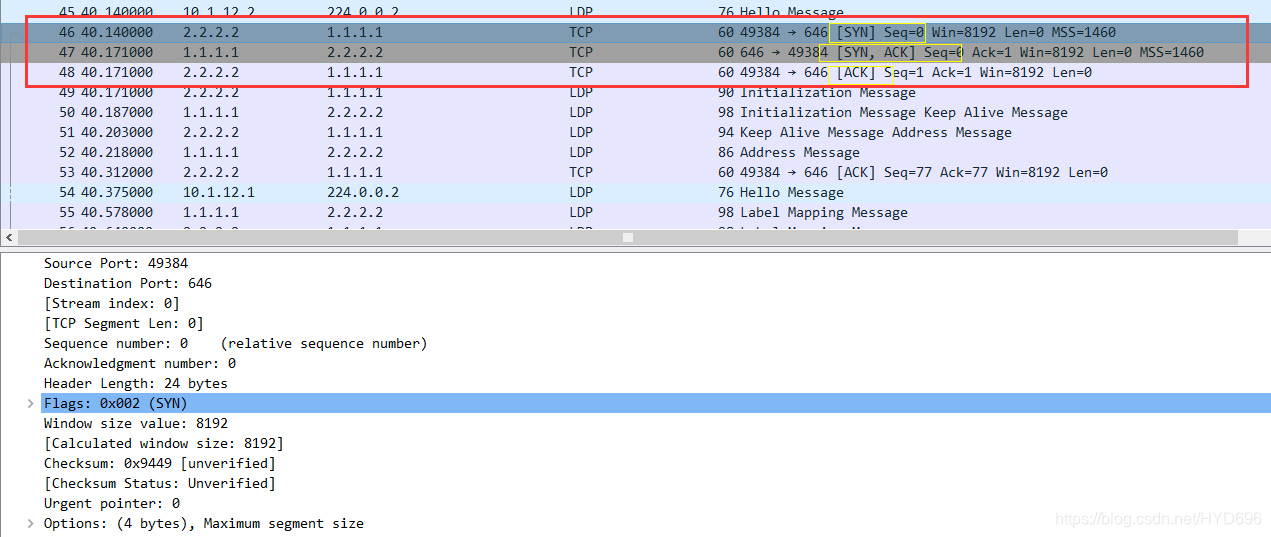

（2）传输地址大的一端成为主动方，然后发起TCP连接；即LSR2路由器是主动方发起TCP连接，LSR1作为被动方等待主动方发起TCP连接。

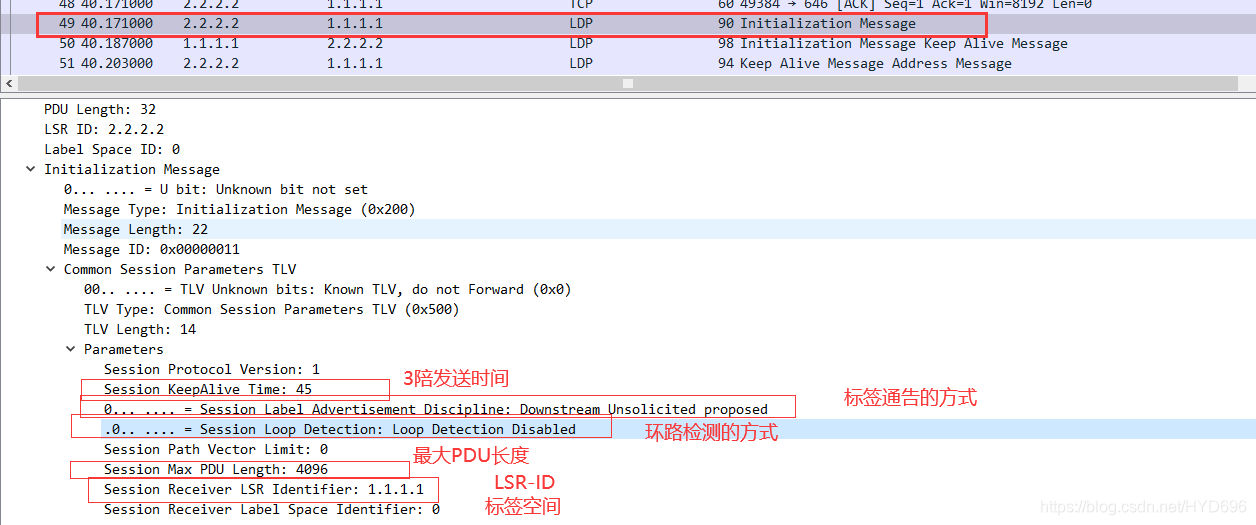

（3）TCP建立成功之后，主动方LSR2发起初始化消息，协商建立LDP回话的相关参数。参数有：3倍的发送时间（15秒发送一次Keep Alive Message 消息），标签通告的方式，环路检测的方式，PDU长度，LSR-ID，标签空间；

时间40-54S，15秒发送一次Keep Alive Message 消息。

（4）被动方LSR1收到LSR2的初始化消息之后，LSR1能接受相关的参数，则回应Initialization消息，同时发送Keepalive消息给主动方LSR2。如果不能接受相关的参数，则回应一个Notification消息，终止LDP会话连接的建立。

（5）主动方LSR2收到LSR1的初始化消息之后，LSR2能接受相关的参数，则回应Keepalive消息给被动方LSR1。如果不能接受相关的参数，则回应一个Notification消息给被动方LSR1，终止LDP会话连接的建立。

（6）当LSR1、LSR2都收到对端的Keepalive消息后，LDP会话建立成功

OK

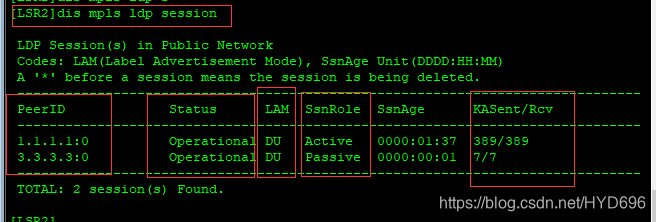

[LSR2]dis mpls ldp session

（7）address Message

携带了自己接口的地址和LSR-ID。

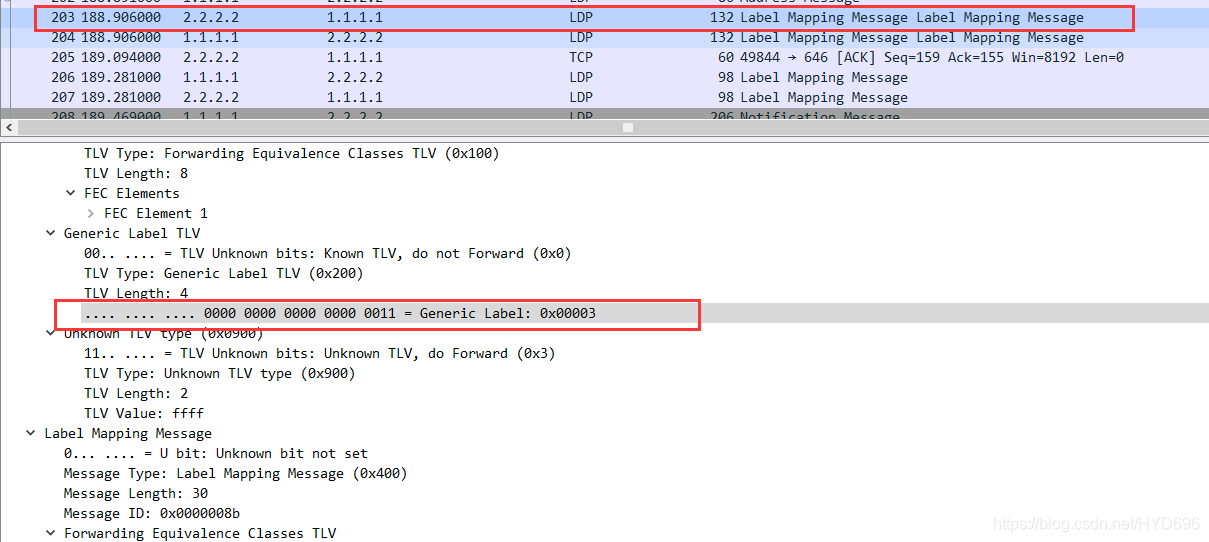

（8）Label Mapping Message标签映射消息

为3号标签

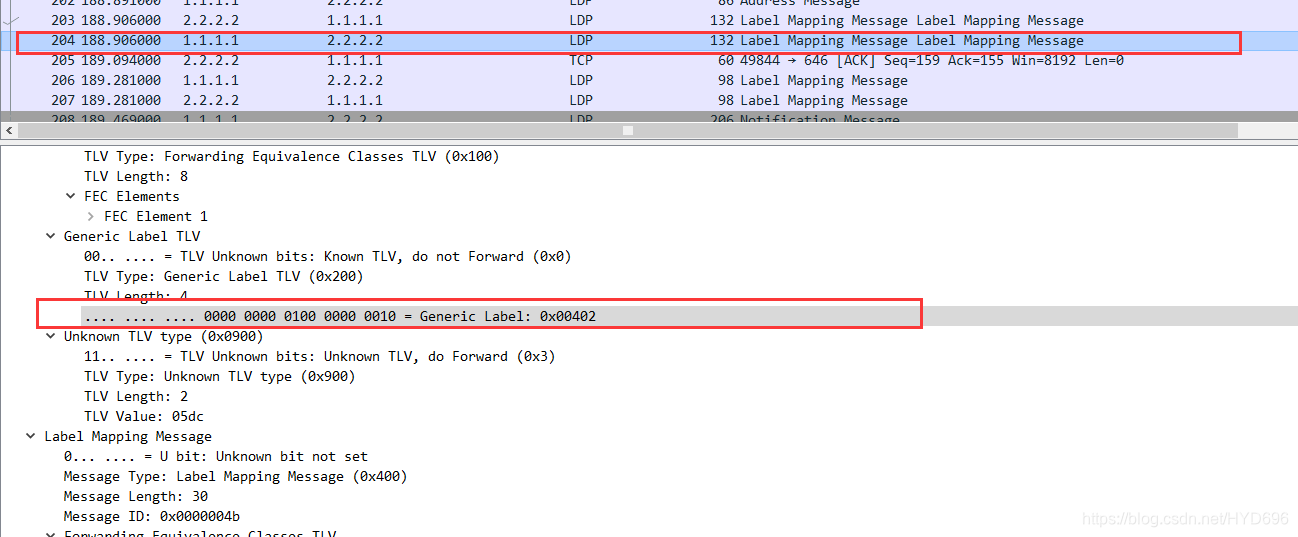

00402十六进制转十进制为1026

标签为1026
