一、简单概括

PIMv2与协议无关的组播路由协议，对单播网络路由协议没做任何要求，网络使用静态路由，RIP，EIGRP，ISIS ，MP-BGP都可以运行PIM协议。

PIMv2有3种工作模式

1、密集模式DM
2、稀疏模式SM
DM，SM 用于支持ASM的组播网络。
3、指定源组播模式SSM
SSM 用于支持SSM的组播网络

DVMRP 距离矢量组播路由协议

MOSPF 组播OSPF协议

但是对单播网络有要求，比如DVMRP要求IGP使用RIP， MOSPF要求IGP使用OSPF

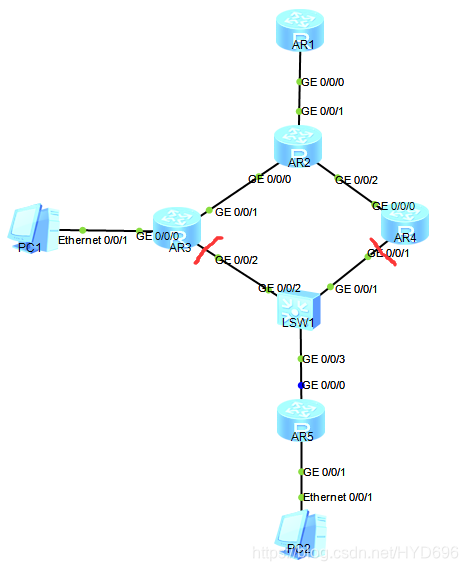

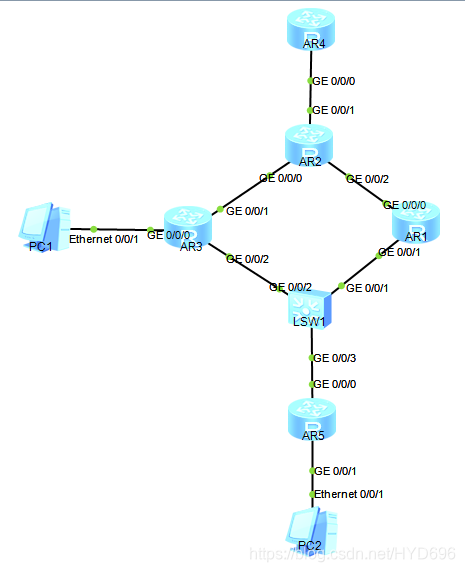

二、PIM-DM 拓扑

三、PIM-DM 基础配置与分析

R1

[Huawei]sysname R1
[R1]multicast routing-enable
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 1.1.1.1 24
[R1-GigabitEthernet0/0/0]quit
[R1]pim
[R1-pim]int g0/0/0
[R1-GigabitEthernet0/0/0]pim dm
[R1-GigabitEthernet0/0/0]rip
[R1-rip-1]version 2
[R1-rip-1]network 1.0.0.0

R2

[Huawei]sysname R2
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 1.1.1.2 24
[R2-GigabitEthernet0/0/1]quit
[R2]multicast routing-enable
[R2]int g0/0/2
[R2-GigabitEthernet0/0/2]ip address 10.1.24.2 24
[R2-GigabitEthernet0/0/2]q
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address 10.1.23.2 24
[R2]pim
[R2-pim]int g0/0/1
[R2-GigabitEthernet0/0/1]pim dm
[R2-GigabitEthernet0/0/1]quit
[R2]rip
[R2-rip-1]v 2
[R2-rip-1]net 1.0.0.0
[R2-rip-1]network  10.0.0.0

R3

[Huawei]sysname R3
[R3]
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]ip address 10.1.23.3 24
[R3-GigabitEthernet0/0/1]q
[R3]multicast routing-enable
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip address  192.168.1.254 24
[R3-GigabitEthernet0/0/0]q
[R3]int g0/0/2
[R3-GigabitEthernet0/0/2]ip address 10.1.34.3 24
[R3-GigabitEthernet0/0/2]q
[R3]rip
[R3-rip-1]v 2
[R3-rip-1]network  10.0.0.0
[R3-rip-1]net 192.168.1.0
[R3-rip-1]q
[R3]pim
[R3-pim]int g0/0/0
[R3-GigabitEthernet0/0/0]pim dm
[R3-GigabitEthernet0/0/0]igmp enable
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]pim dm
[R3-GigabitEthernet0/0/1]int g0/0/2
[R3-GigabitEthernet0/0/2]pim dm

R4、R5配置类似

R1、R2之间的接口开启了pim dm

模拟ping

[R1]ping multicast -c 10000 239.1.1.1

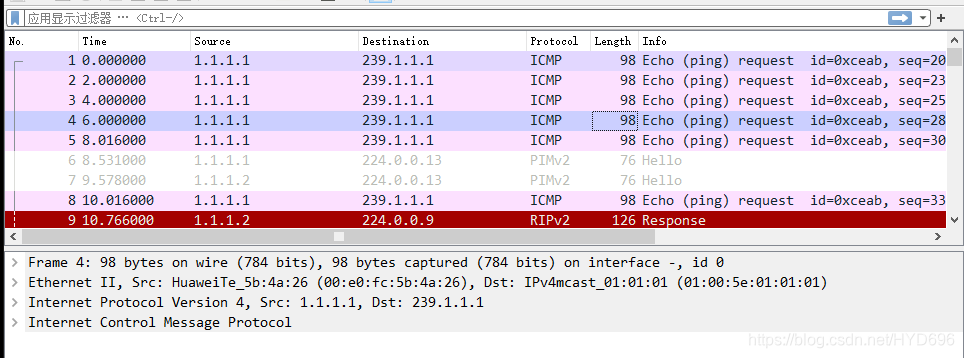

抓包

R5

[Huawei]sysname R5
[R5]int g0/0/0
[R5-GigabitEthernet0/0/0]ip address 10.1.34.5 24
[R5-GigabitEthernet0/0/0]int g0/0/1
[R5-GigabitEthernet0/0/1]ip address  192.168.5.254 24
[R5]multicast routing-enable
[R5]rip
[R5-rip-1]v 2
[R5-rip-1]network  10.0.0.0
[R5-rip-1]network  192.168.2.0
[R5-rip-1]q
[R5]pim
[R5-pim]int g0/0/0
[R5-GigabitEthernet0/0/0]pim
[R5-pim]int g0/0/0
[R5-GigabitEthernet0/0/0]pim dm
[R5-GigabitEthernet0/0/0]int g0/0/1
[R5-GigabitEthernet0/0/1]pim
[R5-pim]int g0/0/1
[R5-GigabitEthernet0/0/1]pim dm
[R5-GigabitEthernet0/0/1]igmp  enable

[R5]dis pim neighbor

[R2]dis multicast rpf-info 1.1.1.1

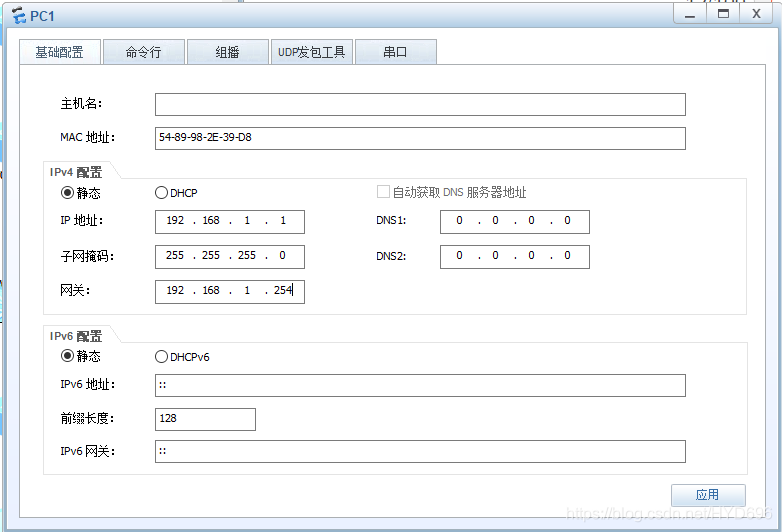

PC1

加组

[R3]dis pim routing-table

R1模拟ping

R2

[R5]dis pim routing-table

尝试修改R3的rip优先级，看看RPF邻居会不会改变？

[R3]rip
[R3-rip-1]pre
[R3-rip-1]preference 10

不会。

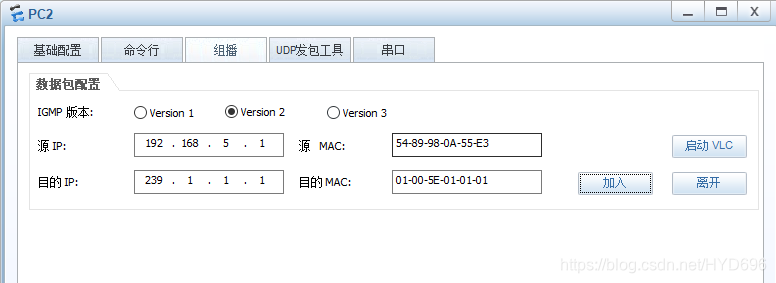

PC2

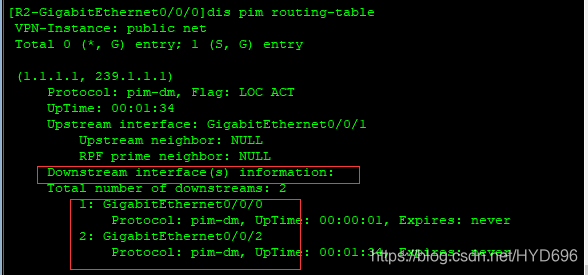

R2

两个下游接口

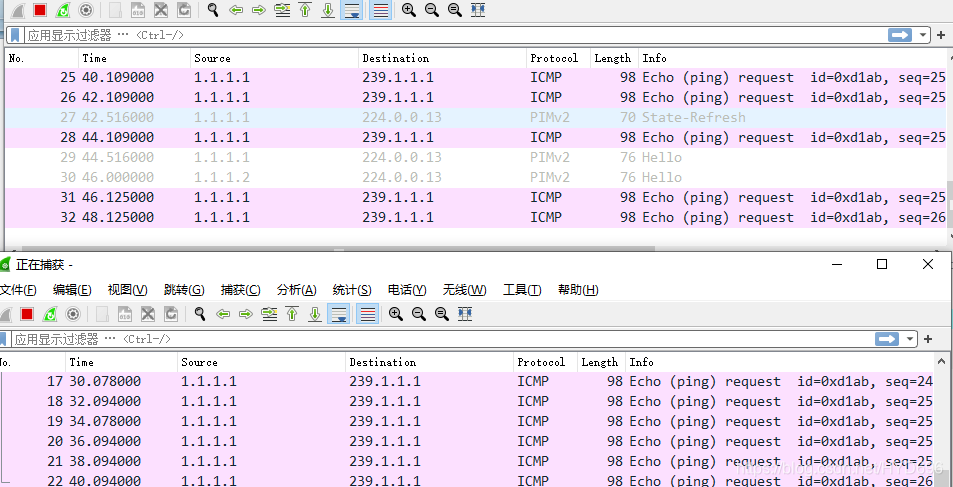

抓包R2的接口g0/0/1，R5接口g0/0/1。

有收到报文。

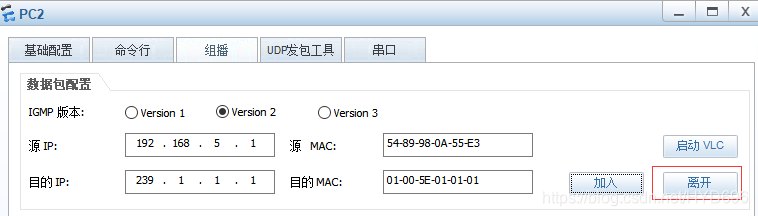

PC2离组

抓包R5接口g0/0/0

是剪枝报文。

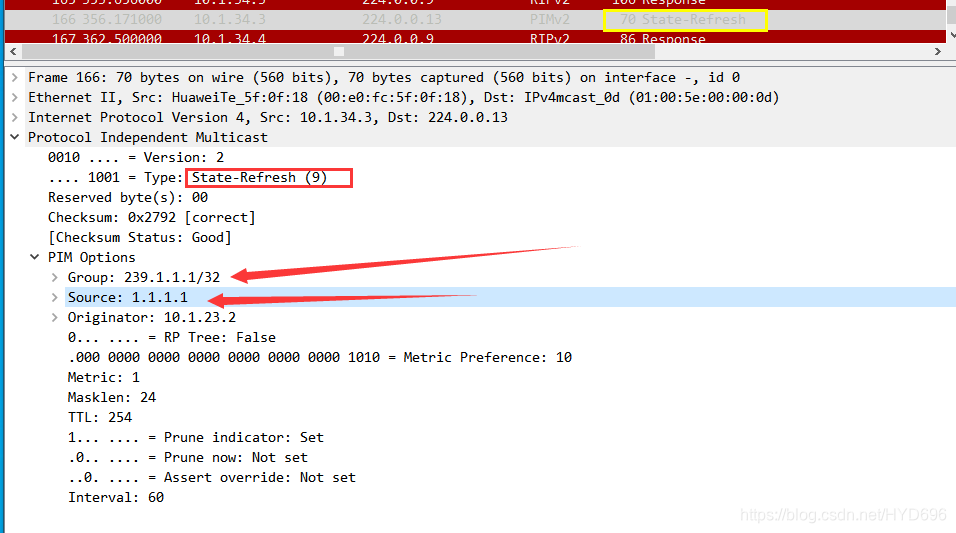

状态刷新报文

[R1]ping multicast -c 1000 239.1.1.2

都发剪枝报文剪枝掉。

四、PIM-DM 小结

1、PM-DM--邻居发现

Hello消息

a.建立和维护邻居关系
b.在IGMPv1中选举查询者

Hello报文中携带多项PIM协议报文参数，主要用于PIM邻居之间PIM协议报文的控制。具体参数如下：
DR_Priority：表示各路由器接口竞选DR的优先级，优先级越高越容易获胜。该参数只用于PIM-SM中DR的选举。
Holdtime：表示保持邻居为可达状态的超时时间。
LAN_Delay：表示共享网段内传输Prune报文的延迟时间。
Neighbor-Tracking：表示邻居跟踪功能。
Override-Interval：表示Hello报文中携带的否决剪枝的时间间隔。

2、DM模式是扩散机制

（1）路由器接收到组播流量后，对接收该组播流量的接口进行RPF检测。如果RPF检测成功，则创建（S，G）表项，
RPF检测成功的接口成为该（S，G）表项的上游接口。RPF检测失败则丢弃该组播流量。

（2）从上游接口接收到的（S，G）流量，从除了RPF接口之外的存在PIM邻居的接口以及存在直连组成员的接口进行扩散。

（3）周期性扩散-剪枝机制维护（S，G）表项

3、DM模式剪枝/加入机制

（1）当路由器发现自身不存在任何下游接口时，将发起剪枝机制，向RPF接口上发送剪枝报文，即该接口上的所有PIM邻居。
上游路由器收到剪枝报文后，如果剪枝报文中携带的RPF 邻居地址是自身接口IP，则将自身接收剪枝报文的接口从（S，G）下游接口中删除。
a.如果剪枝后，下游接口为NULL ，则继续向（S，G）的RPF接口发送剪枝报文，向上游继续剪枝。
b.如果剪枝后，下游接口不为NULL，则剪枝结束，不在继续朝上游剪枝。

4、PM-DM--嫁接

嫁接，剪枝的路径上如果存在新组成员的加入快速获得组播流量。路由器根据组地址查找对应的（S，G）表项。如果没有对应的（S，G）表项则无法完成嫁接。如果有对应的（S，G）表项，那么根据组播源地址查RP接口，朝RPF邻居的RPF邻居发送单播嫁接报文，SIP为自身路由器接口地址，DIP为RPF邻居的地址。上游RPF邻居接收到嫁接报文，将接收该报文的接口加入到自身（S，G）表项的下游接口中，并单播回复嫁接确认报文。

5、断言机制

为避免在网段上有多个路由器进行组播流量的扩散，引入断言机制。断言报文发给该网段上的所有PIM路由器，即224.0.0.13。断言的优胜者负责在该网段扩散组播流量，失败者将失败的接口从（S，G）表项中删除。
断言的优胜者被下游路由器认为是自己的RPF邻居，比下游路由器自身判断RPF邻居的机制优先。
断言的失败者会在该网段发送剪枝报文，企图将断言优胜者也剪枝掉，断言优胜者如果在3s收到join报文，则否决剪枝报文，如果3s后没有收到join报文，也将接口从（S，G）表项删除，剪枝否决机制。

（1）断言报文中携带
a.路由器到达组播源路由的协议优先级。
b.路由器到达组播源路由的开销值。
c.路由器自身在该网段接口的地址。

（2）断言选举机制

a.协议优先级优的成为断言的winner
b.开销值小的的成为断言的winner
c.接口地址大的成为断言的winner

6、状态刷新机制

是PIM-DM 默认的优化机制，避免了周期性扩散-剪枝行为的发生，导致组播占用网络带宽，节省网络资源。第一跳路由器会周期性每个60s发送PIM的状态刷新报文，目的地址为224.0.0.13，即发给所有的PIM邻居，该报文还携带（S，G）的信息。下游路由接收到状态刷新报文后，会重置（S，G）表项的老化时间以及重置剪枝接口的剪枝超时定时器。当组播源不在向网络发送组播流时，第一跳路由器停止状态刷新报文的发送，全网（S，G）表项超时后被剔除。

通过第一跳路由器周期性发送State Refresh来避免被裁剪的接口因为“剪枝定时器”超时而恢复转发

pim state-refresh-capable       //重新启用此功能
undo pim state-refresh-capable  //禁止状态刷新报文的转发

扩展： DM模式周期性扩散的意义
1、让全网路由器表明组播源是活跃的。
2、能够维护（S，G）不被老化。

RPF检测机制：

根据组播流量的源地址查找单播路由表，如果接收组播流量的接口是去往组播源地址的单播路由出口，则RPF检测通过，接收该组播流量，并创建（S，G）表项。

如果去往组播源存在多条等价出口，则下一跳地址大的出口，做为RPF接口。RPF接口上的PIM邻居，称为RPF邻居。

五、PIM-SM 拓扑

六、PIM-SM 配置与分析

R1

[Huawei]sysname R1
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address  10.1.12.1 24
[R1-GigabitEthernet0/0/0]q
[R1]ospf
[R1-ospf-1]a 0
[R1-ospf-1-area-0.0.0.0]network  10.1.12.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]q
[R1-ospf-1]q
[R1]multicast routing-enable
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]pim dm  //配置密集模式，充当组播源
[R1-GigabitEthernet0/0/0]q
[R1]pim
[R1-pim]static-rp 30.30.30.30

R2

[Huawei]sysname R2
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address 10.1.12.2 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address  10.1.23.2 24
[R2-GigabitEthernet0/0/1]q
[R2]ospf
[R2-ospf-1]a 0
[R2-ospf-1-area-0.0.0.0]network  10.1.12.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]network  10.1.23.2 0.0
[R2-ospf-1-area-0.0.0.0]q
[R2-ospf-1]q
[R2]multicast routing-enable
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]pim sm
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]pim sm
[R2-GigabitEthernet0/0/1]q
[R2]pim
[R2-pim]static-rp 30.30.30.30

R3

[Huawei]sysname  R3
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip address  10.1.23.3 24
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]ip address  10.1.34.3 24
[R3-GigabitEthernet0/0/1]int l0
[R3-LoopBack0]ip address 30.30.30.30 32
[R3-LoopBack0]q
[R3]ospf
[R3-ospf-1]a 0
[R3-ospf-1-area-0.0.0.0]network 30.30.30.30 0.0.0.0
[R3-ospf-1-area-0.0.0.0]network 10.1.23.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]network 10.1.34.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]q
[R3-ospf-1]q
[R3]multicast routing-enable
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]pim sm
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]pim sm
[R3-GigabitEthernet0/0/1]q
[R3]pim
[R3-pim]static-rp 30.30.30.30

R4

[Huawei]sysname R4
[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip address  10.1.34.4 24
[R4-GigabitEthernet0/0/0]int g0/0/1
[R4-GigabitEthernet0/0/1]ip address  10.1.45.4 24
[R4-GigabitEthernet0/0/1]q
[R4]ospf
[R4-ospf-1]a 0
[R4-ospf-1-area-0.0.0.0]network  10.1.34.4 0.0.0.0
[R4-ospf-1-area-0.0.0.0]network  10.1.45.4 0.0.0.0
[R4-ospf-1-area-0.0.0.0]q
[R4-ospf-1]q
[R4]multicast routing-enable
[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]pim sm
[R4-GigabitEthernet0/0/0]int g0/0/1
[R4-GigabitEthernet0/0/1]pim sm
[R4-GigabitEthernet0/0/1]q
[R4]pim
[R4-pim]static-rp 30.30.30.30

R5

[Huawei]sysname R5
[R5]int g0/0/0
[R5-GigabitEthernet0/0/0]ip address  10.1.45.5 24]
[R5-GigabitEthernet0/0/0]int g0/0/1
[R5-GigabitEthernet0/0/1]ip address  192.168.5.254 24
[R5-GigabitEthernet0/0/1]q
[R5]ospf
[R5-ospf-1]a 0
[R5-ospf-1-area-0.0.0.0]network  10.1.45.5 0.0.0.0
[R5-ospf-1-area-0.0.0.0]network  192.168.5.254 0.0.0.0
[R5-ospf-1-area-0.0.0.0]q
[R5-ospf-1]q
[R5]multicast routing-enable
[R5]int g0/0/0
[R5-GigabitEthernet0/0/0]pim sm
[R5-GigabitEthernet0/0/0]int g0/0/1
[R5-GigabitEthernet0/0/1]pim sm
[R5-GigabitEthernet0/0/1]igmp enable
[R5-GigabitEthernet0/0/1]q
[R5]pim
[R5-pim]static-rp 30.30.30.30

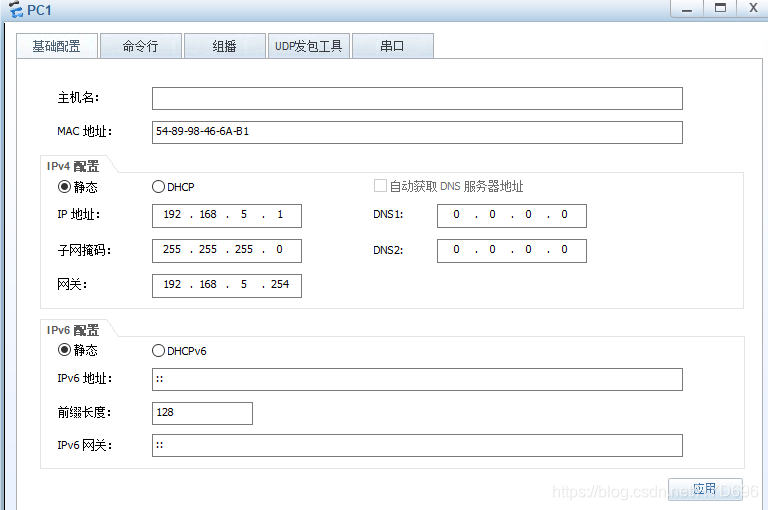

PC1

[R5]dis pim rp-info 239.1.1.1

[R5]display multicast rpf-info 30.30.30.30

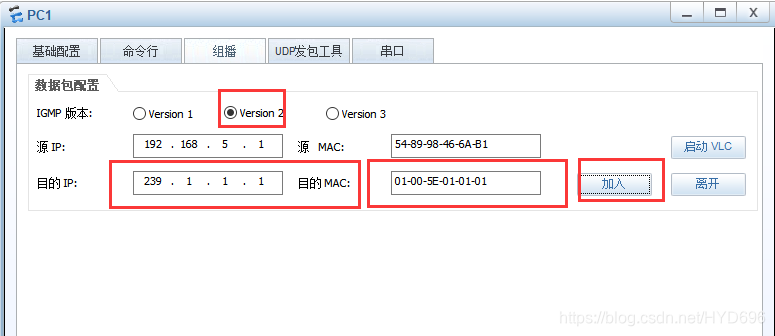

PC1加组239.1.1.1

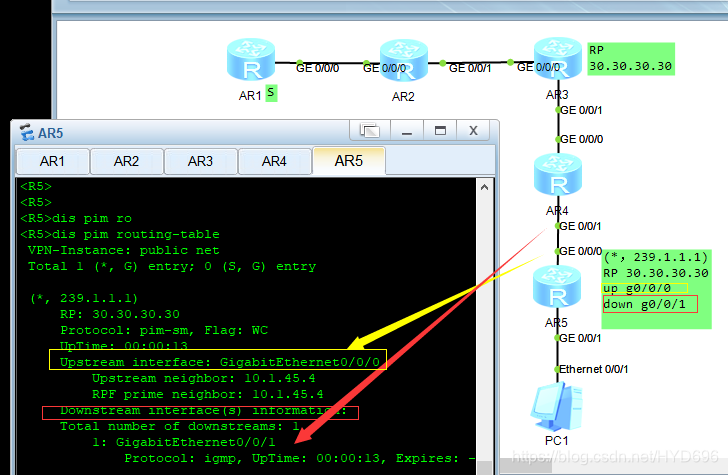

dis pim routing-table

抓包，R5的接口g0/0/0

PC1离组

下游的接口信息为空。

pim表项没了

可配置静态加组

[R5]int g0/0/1
[R5-GigabitEthernet0/0/1]igmp static-group 239.1.1.1

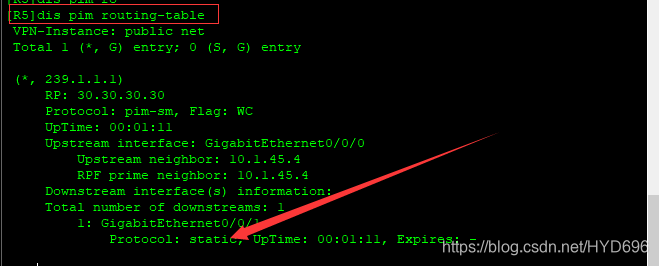

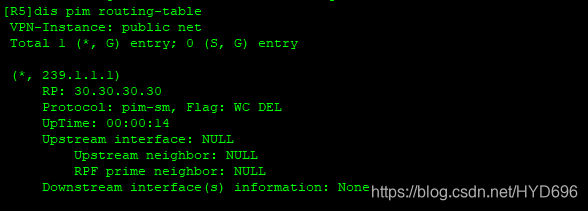

[R5]dis pim routing-table

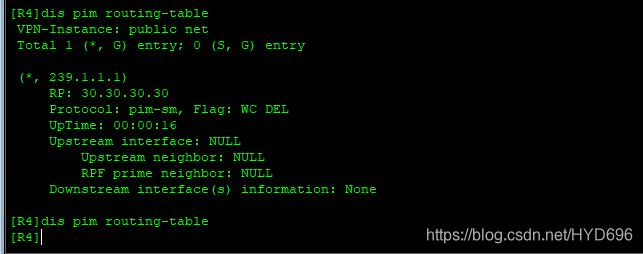

R4、R3也有pim表项信息。

R5

[R5]pim
[R5-pim]spt-switch-threshold infinity

正常情况下，组播流量发过来之后，R1首先把它封装在单播的注册报文发给RP，RP收到之后进行解封装，沿着（ ，G）往下流，解封装之后提取源的地址，创建（S，G）表项，这个表项的出口怎么来？从（ ，G）表项复制过来的，上游接口根据组播源的地址找RPF接口，向上发送（S，G）join消息，组播流量沿着（S，G）join消息创建出来的SPT树往外发，R3收到组播源之后，发组播源的方向（R1）发送注册停止报文。

抓包R2的g0/0/1接口，看看能不能抓取注册报文。

ping测组播源（需要的时候还一个组播地址）
[R1]ping multicast -c 1000 239.1.1.10


源地址是10.1.12.1、目的地址是239.1.1.10的注册报文。

注册报文，注册停止报文是周期性发送的。

PC1加组

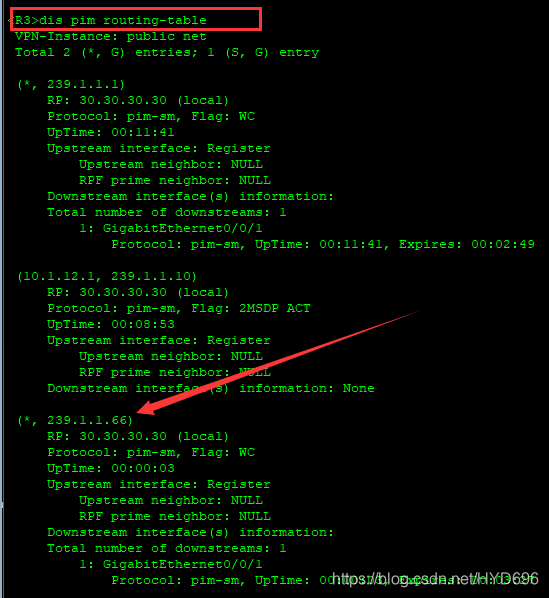

dis pim routing-table

可创建（*，G）表项。

概述一下： register由源端DR在自身(S，G)表项没有老化删除之前，会每隔60s秒周期性发送register报文，用于告知组播源是活跃的。当(S，G）表项不存在后，则不再发送regisiter，当创建(S，G)表项是会立即发送注册报文。

分三个部分：
（1）接收者首先加人共享树源
（2）Regisler首先加入
（3）接收者和源域RP之间的SPT加入组

AR2的G0/0/0接口的是源
缺省情况下，不指定源DR。

当路由器接收到从RP发来的针对(S，G)项的Register-Stop报文，会立刻停止发送封装组播数据的Register报文，此时路由器进入注册抑制状态。
执行此命令可设置注册抑制状态的超时时间。超时后，源端DR将恢复向RP发送Register报文。

七、PIM-SM 小结

7.1 PIM-SM的DR分为2种

（1）源端DR：负责发送Register报文或者Register-stop报文构建SPT树。
（2）成员端DR：负责发送join报文构建RPT树。

7.2 PIM-SM模式

PIM网络的路由器
（S，G）一定要事先知道S的地址，以及存在S的路由。
（ * ，G）一定要事先知道RP的地址，以及存在RP的路由。

7.3 PIM-SM

（星，G）表项是由收到成员报告报文或者收到（星，G）join报文而被创建的。
（星，G）表项的上行接口是根据RP的地址进行RPF检测得到的。
（星，G）表项的下游接口是存在直连组成员或者收到正确的（星，G）join报文而被创建出来的。
（星，G）表项的下游接口收到（星，G）的剪枝报文或者最后组成员leave报文而被删除。
当（星，G）表项下游接口为NULL时，朝RP的PRF接口发送（ * ，G）剪枝报文。

（S，G）表项在收到（S，G）的join/prune报文或者RP收到Register报文，或者进行SPT切换时。
（S，G）表项的上行接口时根据组播源的地址进行RPF检测得到的。
（S，G）表项的下游接口是存在直连组成员或者收到正确的（S，G）join报文而被创建出来的。
（S，G）表项的下游接口收到（S，G）的剪枝报文或者最后组成员leave报文而被删除。

7.4 工作机制包括

（1）邻居发现
（2）DR竞选
（3）RP发现
（4）RPT构建
（5）组播源注册
（6）SPT切换
（7）剪枝/加入
（8）断言

八、PIM-SM BSR自举协议

首先要知道RR的位置。

还有前提条件要有路由。

8.1 RP发现

所有路由器均需知晓RP所在位置.
发现RP方式
（1）静态RP（手工配置）
（2）动态RP

8.2 RP的特点

（1）同一个时刻一个组只能有一个RP
（2）不同的组可以有相同的RP

8.3 简单分析

8.3.1 拓扑

8.3.2 简单配置与分析
R1

[Huawei]sysname R1
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address  10.1.12.1 24
[R1-GigabitEthernet0/0/0]q
[R1]multicast routing-enable
[R1]pim
[R1-pim]static-rp 10.10.10.10
[R1-pim]int g0/0/0
[R1-GigabitEthernet0/0/0]pim sm

R2

[Huawei]sysname R2
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address  10.1.12.2 24
[R2-GigabitEthernet0/0/0]q
[R2]multicast routing-enable
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]pim sm

[R1]dis pim rp-info 224.0.1.1

[R1]acl 2000
[R1-acl-basic-2000]rule permit source 239.1.1.0 0.0.0.255
[R1-acl-basic-2000]q
[R1]pim
[R1-pim]static-rp 20.20.20.20 2000

[R1-pim]dis pim rp-info 239.1.1.1

[R1]acl 2010
[R1-acl-basic-2010]rule permit source 239.1.1.0 0.0.0.31
[R1-acl-basic-2010]q
[R1]pim
[R1-pim]static-rp 30.30.30.30 2010

static-rp 10.10.10.10 将10.10.10.10设置为所有组的RP
static-rp 20.20.20.20 2000 将20.20.20.20设置为acl 2000 组地址范围的RP
static-rp 30.30.30.30 2010 将30.30.30.30设置为acl 2010 组地址范围的RP

总结一下：（1）如果某个组地址同时满足多条ACL，则掩码长度大的优先，即越精确越优先。（2）默认情况动态RP优先使用。

8.3.3 动态RP协议

BSR 自举协议，开放标准的协议。
Auto RP 自动RP协议，思科私有。

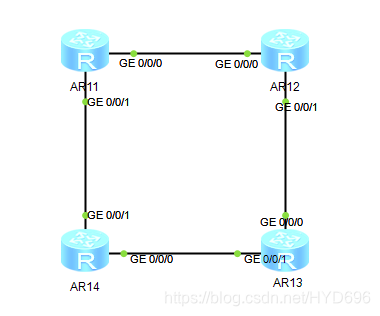

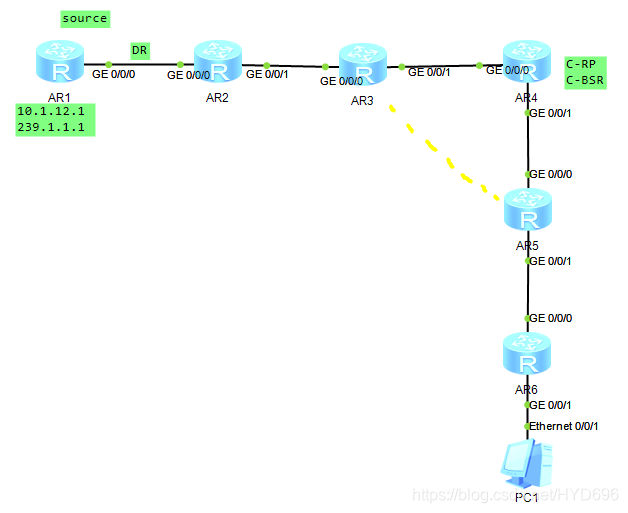

8.4 拓扑

8.4.1 BSR的工作机制

1、首先管理员需要手动配置C-BSR路由器，可以是一台或者多台。
2、在所有C-BSR路由器中选举出BSR路由器。
3、如果BSR路由器失效，在其他的C-BSR中重新选举新的BSR路由器。
4、如果只有一台C-BSR，则它成为BSR。

8.4.2 选举过程

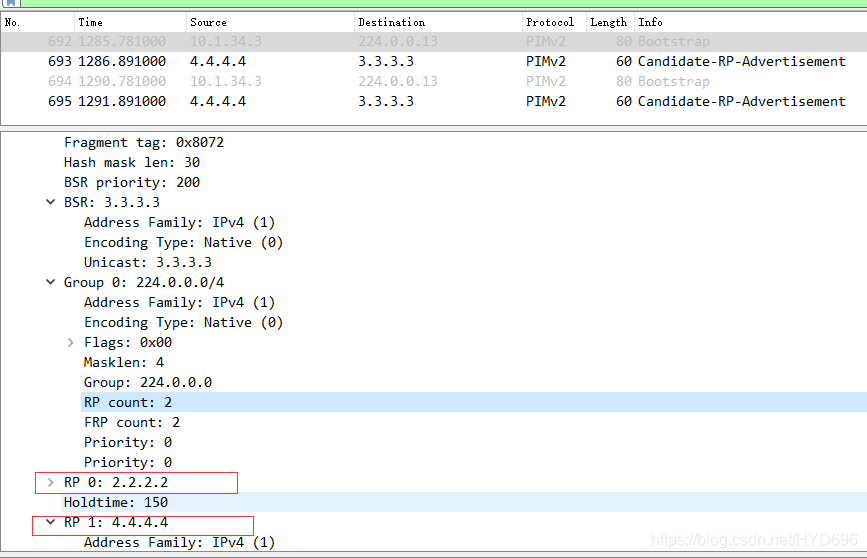

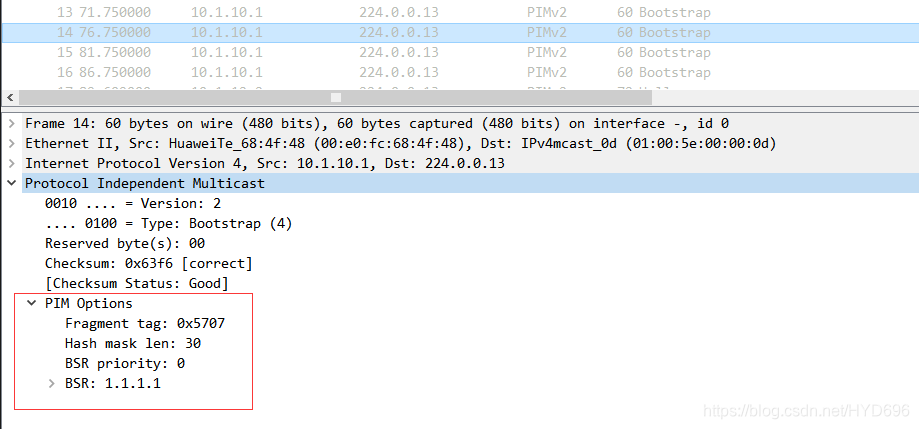

1、C-BSR初始认为自身就是BSR，在所有存在PIM邻居的接口上周期性发送Bootstrap报文，源地址为物理接口IP，目的地址为224.0.0.13，ttl=1。
2、Bootstrap报文中携带C-BSR地址，C-BSR优先级，逐跳泛洪到整个PIM网络。
（1）比较C-BSR的优先级，值越大优先成为BSR。
（2）优先级相同，C-BSR地址大的成为BSR。
3、竞选失败的C-BSR将不会周期性发送Bootstrap报文，即此刻网络中只有BSR周期性发送Bootstrape。
4、C-BSR维护一个BSR失效计时器，默认在130s超时如果没有收到Bootstrap报文，则认为BSR失效，重新进行BSR的竞选。

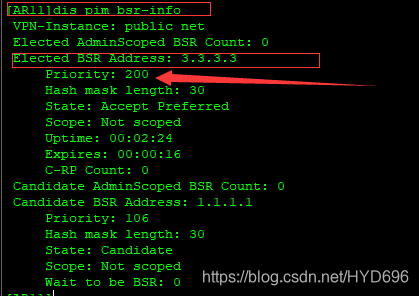

8.4.3 简单配置与分析

AR11

[AR11]sysname AR11
[AR11]int g0/0/0
[AR11-GigabitEthernet0/0/0]ip address  10.1.12.1 24
[AR11-GigabitEthernet0/0/0]int l0
[AR11-LoopBack0]ip add 1.1.1.1 32
[AR11-LoopBack0]pim sm
[AR11-LoopBack0]q
[AR11]mu ro
[AR11]pim
[AR11-pim]c-bsr LoopBack 0
[AR11-pim]c-bsr interval 5 //5秒发一次
[AR11-pim]q
[AR11]int g0/0/0
[AR11-GigabitEthernet0/0/0]pim sm
[AR11]int g0/0/1
[AR11-GigabitEthernet0/0/1]ip address  10.1.14.1 24
[AR11-GigabitEthernet0/0/1]pim sm
[AR11-GigabitEthernet0/0/1]q
[AR11]rip
[AR11-rip-1]v 2
[AR11-rip-1]network 1.0.0.0
[AR11-rip-1]network 10.0.0.0

AR12

[Huawei]sysname AR12
[AR12]int g0/0/0
[AR12-GigabitEthernet0/0/0]ip address  10.1.12.2 24
[AR12-GigabitEthernet0/0/0]int g0/0/1
[AR12-GigabitEthernet0/0/1]ip address  10.1.23.2 24
[AR12-GigabitEthernet0/0/1]q
[AR12]multicast routing-enable
[AR12]int g0/0/0
[AR12-GigabitEthernet0/0/0]pim sm
[AR12-GigabitEthernet0/0/0]int g0/0/1
[AR12-GigabitEthernet0/0/1]pim sm
[AR12-GigabitEthernet0/0/1]q
[AR12]rip
[AR12-rip-1]v 2
[AR12-rip-1]network  10.0.0.0
[AR12-rip-1]q

AR13

[Huawei]sysname AR13
[AR13]int g0/0/0
[AR13-GigabitEthernet0/0/0]ip address  10.1.23.3 24
[AR13-GigabitEthernet0/0/0]q
[AR13]multicast routing-enable
[AR13]int g0/0/0
[AR13-GigabitEthernet0/0/0]pim sm
[AR13]int g0/0/1
[AR13-GigabitEthernet0/0/1]ip address  10.1.34.3 24
[AR13-GigabitEthernet0/0/1]pim sm
[AR13-GigabitEthernet0/0/1]q
[AR13]rip
[AR13-rip-1]v 2
[AR13-rip-1]network  3.0.0.0
[AR13-rip-1]network  10.0.0.0
[AR13-rip-1]q

AR14

[Huawei]sysname AR14
[AR14]int g0/0/0
[AR14-GigabitEthernet0/0/0]ip address  10.1.34.4 24
[AR14-GigabitEthernet0/0/0]pim sm
[AR14-GigabitEthernet0/0/0]q
[AR14]multicast routing-enable
[AR14]int g0/0/1
[AR14-GigabitEthernet0/0/1]ip address  10.1.14.4 24
[AR14-GigabitEthernet0/0/1]pim sm
[AR14-GigabitEthernet0/0/1]q
[AR14]multicast routing-enable
[AR14]rip
[AR14-rip-1]v 2
[AR14-rip-1]network  10.0.0.0

抓包AR11的g0/0/0接口，Bootstrap报文。

[AR11-pim]c-bsr priority 106 //修改c-bsr优先级为106

[AR12]dis pim bsr-info

[AR12]dis multicast rpf-info 1.1.1.1

AR13

[AR13]int l0
[AR13-LoopBack0]ip address 3.3.3.3 32
[AR13-LoopBack0]pim sm
[AR13-LoopBack0]q
[AR13]pim
[AR13-pim]c-bsr LoopBack 0
[AR13-pim]c-bsr interval 5
[AR13-pim]q

1.1.1.1为主，3.3.3.3为候选者。

[AR13-pim]c-bsr priority 200 //修改c-bsr优先级为200

[AR11]dis pim bsr-info

R3的bsr修改优先级为200后，这个时候3.3.3.3为获胜者，1.1.1.1为候选者。

小结： 为了防止Bootstrap的泛洪环路，引入BSR RPF检测机制，路由器收到Bootstrap报文，根据BSR的地址进行RPF检测。只有同时满足以下2个条件时才接收Bootstrap报文，并向其他接口继续泛洪。
（1）收到Bootstrap的接口为去往BSR地址的出口。
（2）收到Bootstrap的源地址为RPF邻居的地址。

8.4.4 RP的选举机制

1、首先管理员需要手动配置C-RP路由器，可以是一台或者多台，C-BSR也可以是C-RP。
2、C-RP向BSR的地址发送单播的Advertisement报文，源地址为C-RP的竞选地址，目的地址为BSR的地址。
3、Advertisement报文中携带RP的竞选参数，包括：C-RP的地址，服务的组地址范围，C-RP优先级。

RP选举机制
（1）服务组范围掩码长的优先。
（2）C-RP优先级值小的优，默认为0。
（3）根据bootstrp设置hash mask len 计算Hash，值大的优先。
（4）C-RP地址大的优先。

R14

[AR14]int l0
[AR14-LoopBack0]ip address 4.4.4.4 32
[AR14-LoopBack0]q
[AR14]rip
[AR14-rip-1]net 4.0.0.0
[AR14-rip-1]q
[AR14]pim
[AR14-pim]c-rp LoopBack 0

在AR14的G0/0/0接口抓包

[AR14]acl 2060
[AR14-acl-basic-2060]rule permit source 239.1.1.0 0.0.0.255
[AR14-acl-basic-2060]pim
[AR14-pim]c-rp LoopBack 0 group-policy 2060
[AR14-pim]c-rp advertisement-interval 5  //5秒一发

AR12

[AR12]int l0
[AR12-LoopBack0]ip address 2.2.2.2 32
[AR12-LoopBack0]q
[AR12]rip
[AR12-rip-1]net 2.0.0.0
[AR12-rip-1]pim
[AR12-pim]c-rp LoopBack 0
[AR12-pim]c-rp advertisement-interval 5

在AR14的G0/0/0接口抓包

[AR14]dis pim rp-info 239.1.1.127

服务范围：那个组地址越精确，越优。

238.1.1.1的话会变为2.2.2.2。

不发送自举报文，也不接收自举报文，避免多个BSR域互相干扰。

[AR13-GigabitEthernet0/0/0]pim bsr-boundary

九、PIM-SM-SPT树切换

9.1 SPT树切换

（1）组成员DR向源方向发送Join报文
（2）组成员DR或上游设备向RP发送Prune报文，RP向源端DR发送Prune报文

9.2 PIM-SM的SPT切换的条件

（1）SPT切换由最后一跳路由器发起。
（2）当最后一跳路由器接收到从RPT树的组播流量后，可以通过组播流量得知组播源的地址，则默认发起SPT切换，希望构架一颗源到最后一跳路由器的SPT树，实现路由优化。

9.3 SPT切换的流程

最后一跳路由根据组播源的地址进行RPF检测，并向指向组播源的RPF接口上RPF邻居发送(S，G)的join报文，逐跳构建SPT树。

9.4 拓扑

未完待续... ...

征服畏惧、建立自信的最快最确实的方法，就是去做你害怕的事，直到你获得成功的经验。

好了这期就到这里了，如果你喜欢这篇文章的话，请点赞评论分享收藏，如果你还能点击关注，那真的是对我最大的鼓励。谢谢大家，下期见！
