高速串行总线设计基础（六）揭秘SERDES高速面纱之数据包与参考时钟要求

前言

上一篇文章:高速串行总线设计基础（五）揭秘SERDES高速面纱之多相数据提取电路与线路编码方案 这篇文章介绍了提出了问题，关于SERDES或者Transceiver为什么能跑这么高的速度？当然有它的独特技术特点，上篇文章中介绍了两种技术，一是多相提取技术，另一种是线路编码方案。本篇文章继续这个话题。

数据包介绍

熟悉Xilinx的Transceiver的工程师一定知道，Xilinx有很多基于Transceiver的高速串行协议，例如aurora，srio，pcie等，它们都有自己的数据包，当然自己还可以自定义协议，例如跑Transceiver裸核时候就可以自由定义协议，协议也定义数据包等，只要通信双方都按照这个协议走，就没有任何问题。 下面给出数据包的定义：数据包即定义明确的字节集合，由头，数据和尾部组成。

一些设计人员认为，除了局域网（LAN）（local area network）以外，通过数据包发送数据都是一种浪费。真的是这样吗？我们接着看。

请注意，定义中没有关于源地址和目标地址，CRC，最小长度或开放系统互连（OSI）（Open Systems Interconnection）协议层的内容。数据包只是具有定义的起点和终点的数据结构。虽然LAN数据包通常具有许多这些特征，但还有许多其他更简单的数据包用法。

数据包和吉比特串行接口有什么联系呢？

大多数在千兆串行链路上传输的数据都嵌入在某种数据包中。SERDES需要一种方法将传入的数据流对齐成字，这是非常自然的。如果系统需要时钟校正，就必须发送这种特殊的位序列或逗号。逗号可以是一个帧的开始或结束的自然标记。这在上一节中：高速串行总线设计基础（五）揭秘SERDES高速面纱之多相数据提取电路与线路编码方案

如果需要时钟校正，时钟校正序列通常是理想的字符。在添加几个有序集来表示数据包的结束或开始，以及一个有序集来表示特殊类型的数据包后，我们就有了一个简单而强大的传输路径。

空闲符号或序列是另一个重要的数据包概念。每当没有信息要发送时，就会发送这个符号。连续传输数据可以确保链路保持对齐，PLL保持恢复的时钟锁定。下图展示了一些来自不同标准的样本数据包格式。

注：Preamble为报文头，SF类似，EF为文件尾部，数据包其他部分具体看数据包定义格式或者数据包协议。

参考时钟要求

千兆位收发器（MGT）的输入或参考时钟具有非常严格的规格。它包括严格的频率要求，通常以频率误差的百万分之几（PPM）指定。它还将有严格的抖动要求，以时间单位（皮秒）或单位间隔（UI）来定义。 下面介绍这几个专业术语：

PPM（ Parts per million）：百万分之一；一种描述很小比例的方法。 PPM的应用很广泛，在其他领域也有应用，例如：

• one inch in 16 miles,
• one second in 11.5 days,
• one minute in two years.

它是一个很小比例的概念。

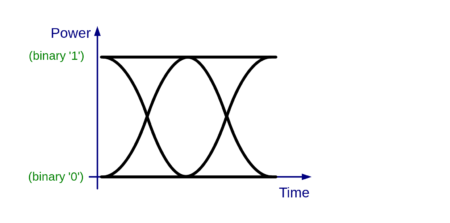

UI（Unit intervals）：单位间隔；与符号的时间长度相同，即0.2 UI =符号时间的20％。 例如测量眼图的时候，就常用到UI的概念，如下图的中间一个眼的位置就是一个UI，一个符号的长度。

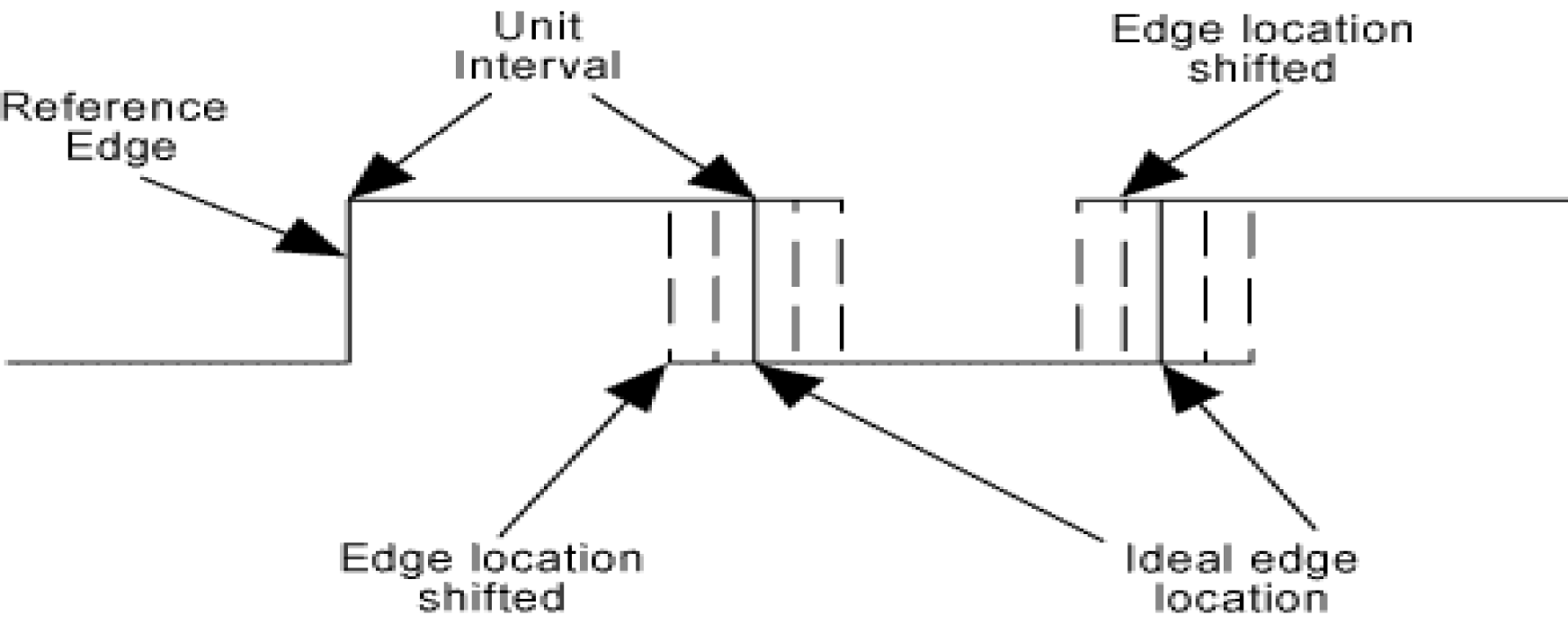

Jitter：抖动，理想过渡位置的变化。通俗点说： 时钟抖动是时钟源和时钟信号环境的一种特性。它可以定义为 "时钟边缘与理想位置的偏差"。时钟抖动通常由时钟发生器电路、噪声、电源变化、附近电路的干扰等引起。抖动是导致时序闭合所规定的设计裕度的一个因素。

可参考：【 FPGA 】时钟抖动浅记

Clock Jitter

这样严格的要求使得PLL和时钟提取电路能够工作。这往往需要在使用MGT的系统中的每块印刷电路板(PCB)上安装一个精确的晶体振荡器。这些晶体振荡器比大多数用于数字系统的晶体振荡器高一档，成本会更高。

在很多情况下，时钟生成芯片和PLL的抖动太多，无法使用，因此需要选择一种低抖动的晶体振荡器。

参考文章

• Eye Diagram

• What does ppm mean?

• 【 FPGA 】时钟抖动浅记

• Clock Jitter

• Jitter

• Tutorial: Clock jitter measurement and effects
